Prüfnormen & Prüfportfolio

Die PEHLA-Labore bieten standortbezogen und abhängig vom jeweiligen Akkreditierungsumfang diverse Prüfungsarten an, z. B. Leistungsprüfungen, dielektrische, mechanische, thermische und klimatische Prüfungen gemäß internationalen und nationalen Produktnormen. Dazu zählen u. a. IEC-, IEEE- und DIN EN-Normen.

Die Akkreditierungsurkunden der PEHLA-Labore geben Aufschluss über ihre technischen Möglichkeiten.

Prüfportfolio

Schaltvermögen und Kurzschlußstromtragfähigkeit

  • Direkte Prüfung, dreiphasig 6,4 GVA, 240 kV
  • Direkte Prüfung, einphasig 4,2 GVA, 240 kV
  • Synthetische Prüfungen, einphasig 43,8 GVA, 550 kV
  • Kurzzeitstrom (1 bis 3 s) 210 kA
  • Stoßkurzschlussstrom 650 kA
  • Kapazitive, induktive und ohmsche Lastströme

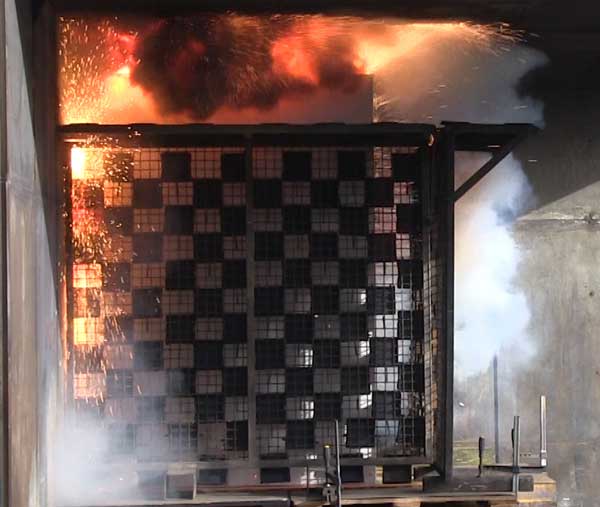

Störlichtbogen

  • Einphasig / dreiphasig

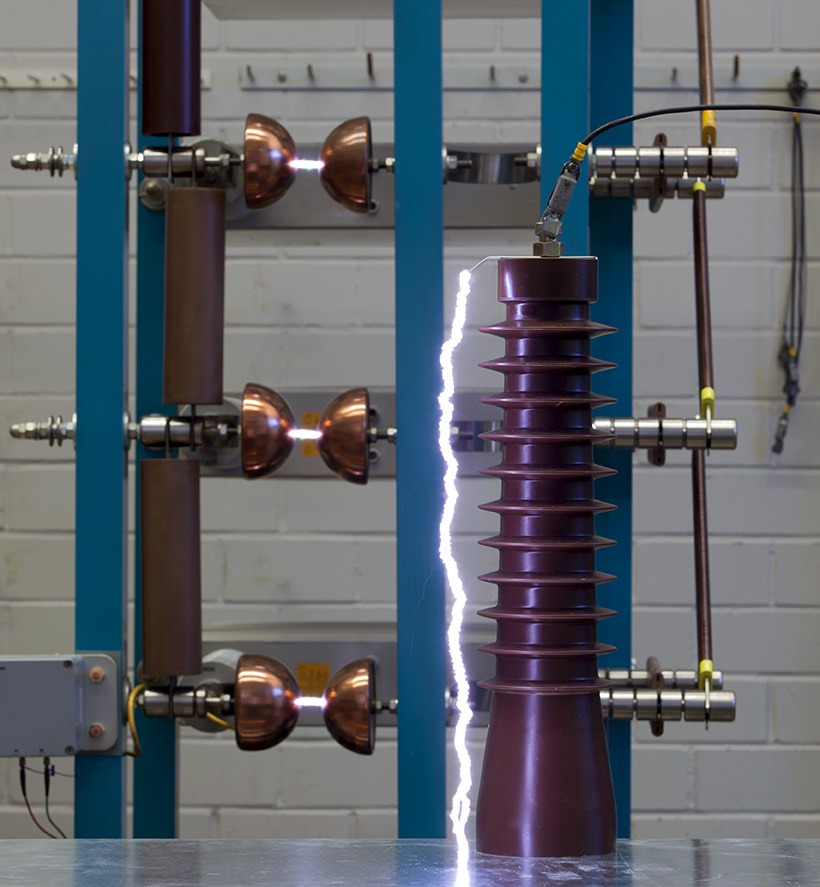

Dielektrische Prüfungen

  • Wechselspannung 1,8 MV
  • Blitzstossspannung 4 MV
  • Schaltstossspannung 2,4 MV
  • Gleichspannung 1 MV
  • Verschiedene Teilentladungsprüfmethoden
  • Messung von VFTs (sehr schnelle Transiente) für Prüflinge bis Nennspannung von 800 kV

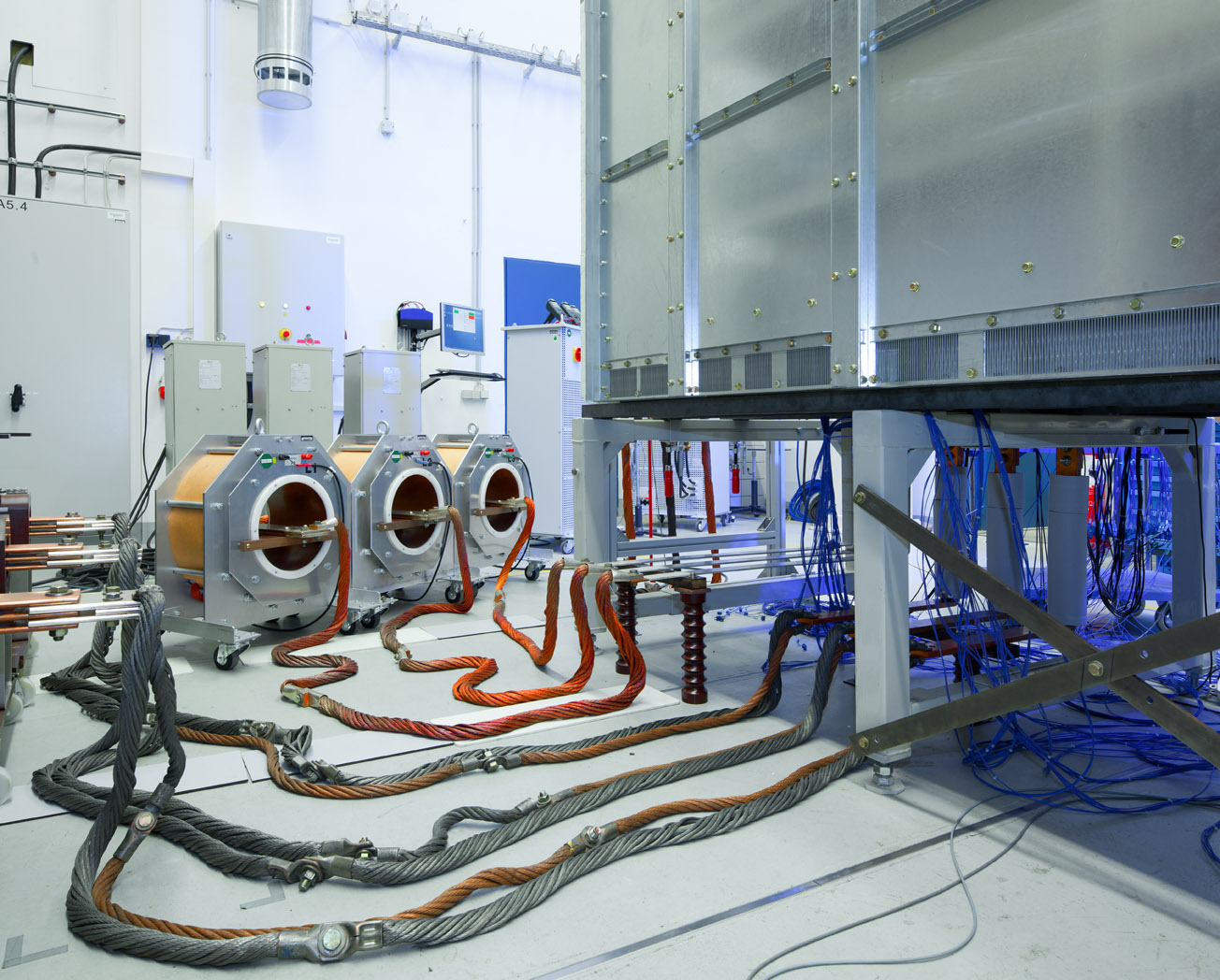

Erwärmungsprüfungen

  • Einphasig bis zu 50 kA / dreiphasig bis zu 25 kA
  • Temperaturmessungen mit mehr als 100 Messpunkten möglich
  • Spannungsfallmessung / Widerstandsmessung der Hauptstrombahn

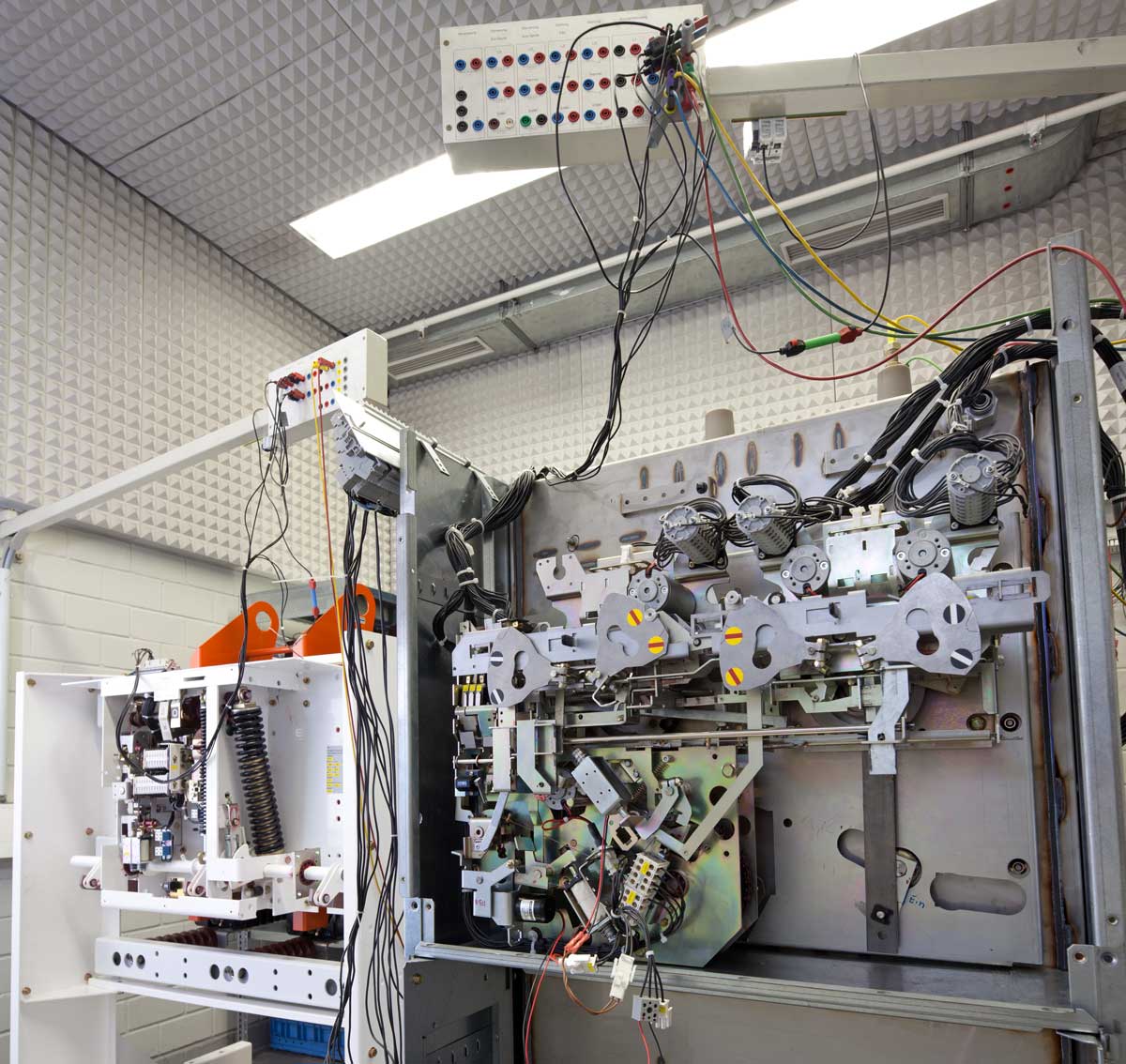

Mechanische Prüfungen

  • Mechanische Funktion
  • Mechanische Lebensdauer
  • Dichtigkeitsprüfungen
  • Verriegelungsprüfungen
  • Nachweis der Schutzart

Klimaprüfungen

  • Temperaturbereich - 65 °C bis + 140 °C
  • Luftfeuchtigkeit bis zu 98 % bei + 40 °C
  • Raumvolumen 8,0 m x 5,0 m x 5,5 m
  • Hochstromquelle bis zu 4 kA
  • Hochspannungsquelle bis zu 300 kV (Gleich- und Wechselspannung)

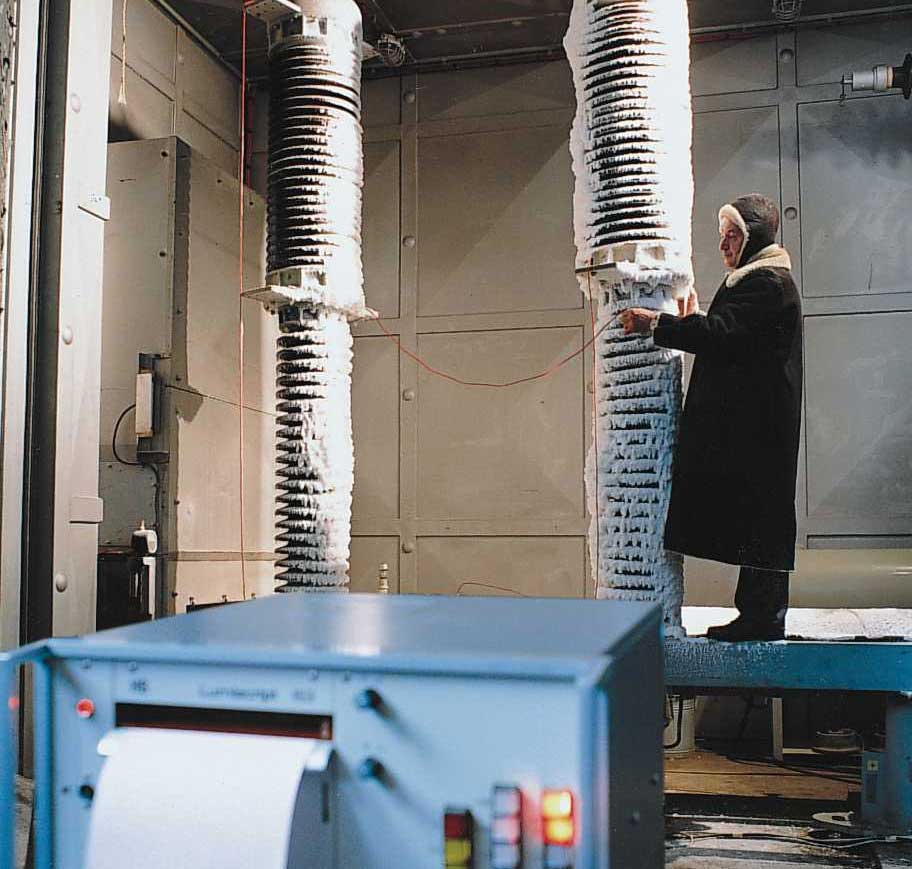

  • Vereisungsprüfung

Andere Prüfungen

  • Fremdschichtprüfung
  • Salznebeltest
  • Weitere Prüfungen auf Anfrage möglich
